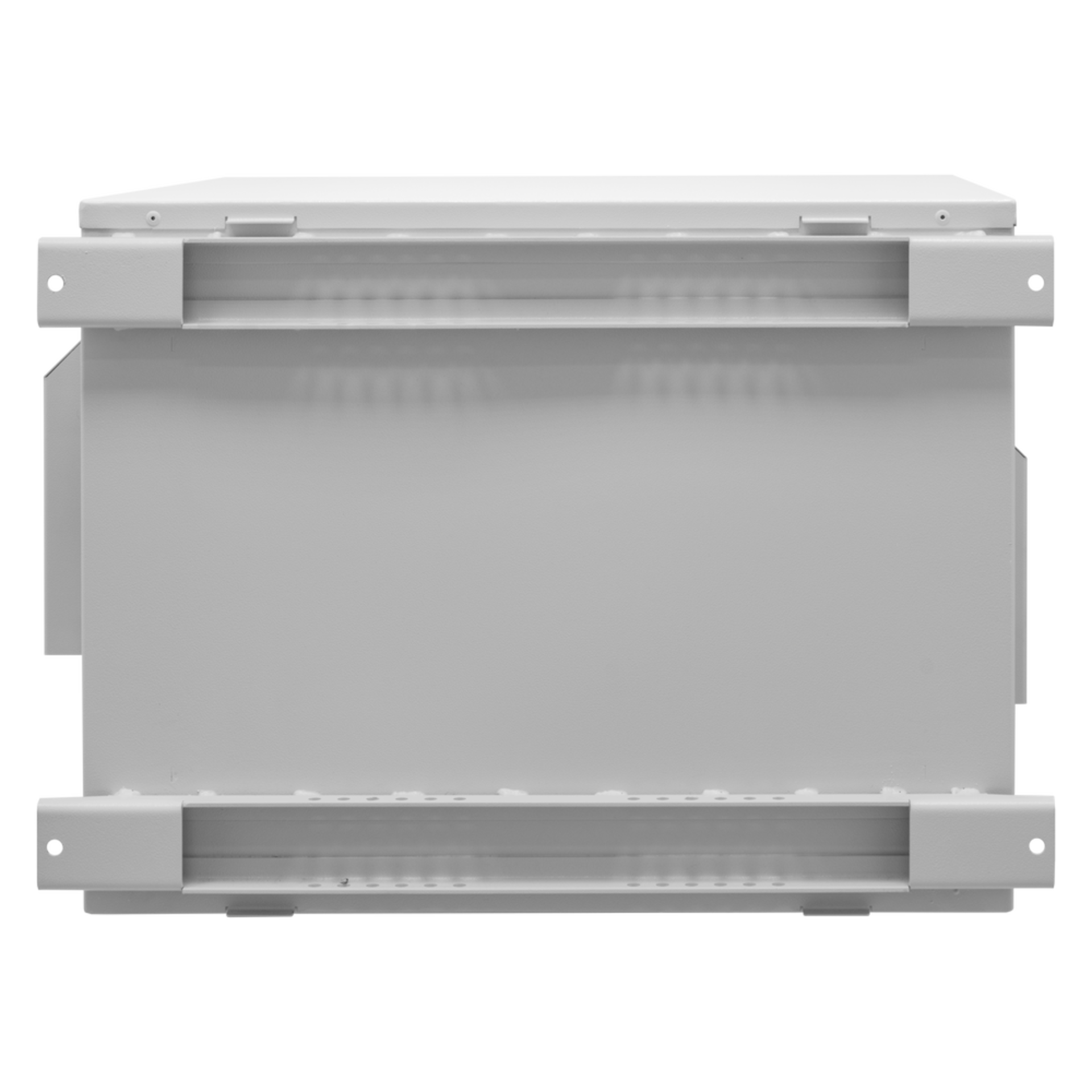

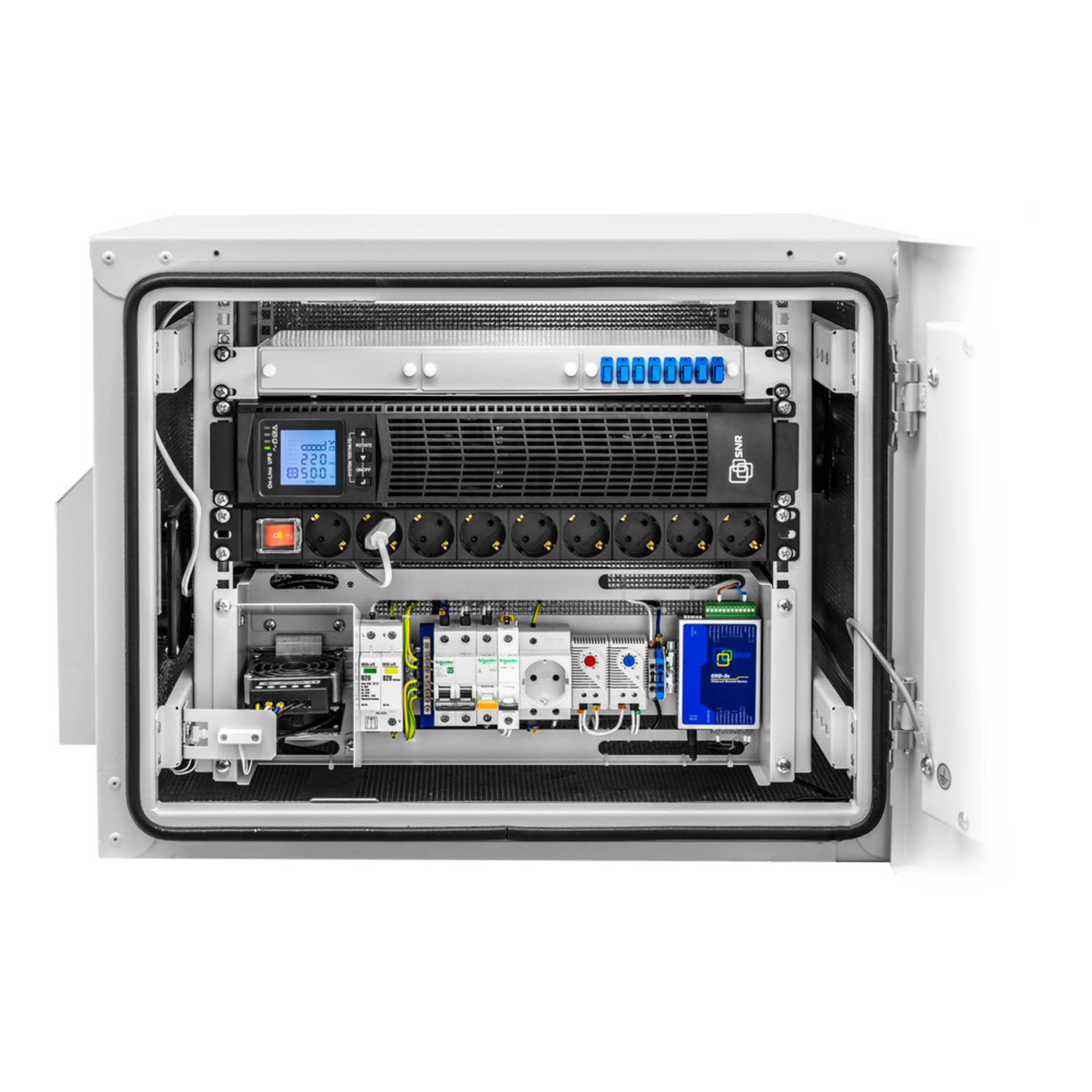

Шкаф уличный всепогодный 9U глубиной 630мм (нагрев, охлаждение, контроль климата) предназначен для размещения автономно функционирующего активного и пассивного оборудования, поддержания заданного температурного режима внутри шкафа при эксплуатации. Возможна установка в закрытых помещениях или на открытом воздухе. Корпус шкафа имеет сварную металлическую конструкцию, внутри покрыт термоизоляционным негорючим материалом. В основании шкафа предусмотрена съемная заглушка для ввода кабеля. Регулируемые по глубине 19'' направляющие толщиной 1,5 мм. В шкафах с активной вентиляцией установлен вентиляторный модуль, с возможностью установки на "вдув" или "выдув". Защитная решетка позволяет предотвратить не только механические воздействия, но и попадание влаги внутрь шкафа. Тепловентилятор предназначен для обеспечения точной и равномерной температуры в шкафах с электрическими и электронными модулями. Благодаря этому предотвращается образование конденсата или замерзание и вызываемые этим отказы в работе. Вид климатического исполнения У2 ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от -50 С до +45 С и относительной влажности воздуха не более 80% при +20 С. Степень защиты: IP54 Первая часть обозначения (буквы): У – умеренный макроклиматический район Вторая часть обозначения (цифра): 2 – эксплуатация под навесом (защита от вертикальных струй воды, допускается обрызгивание, попадание пыли, снега); Под индивидуальные требования Заказчика вид климатического исполнения можно изменить. Материалы: холоднокатанная сталь ГОСТ 19904-90. Толщина деталей не менее 1,2 мм. Покрытие: порошковая краска соотвествующая ГОСТ 9.410-88. Шкаф поставляется в собранном виде в картонной упаковке. Для установки термошкафа на опору (столб) понадобится крепление ТВК на мачту. Комплектация поставки Шкаф 9U 500x650x600 покрытый термоизоляционным материалом - 1 шт. 19'' направляющие 9U - 4 шт. Защитные козырьки для вентияционных решеток - 2 шт. Панель под кабельный гермовводы - 1 шт. Гермоввод PG29 - 3 шт. Гермоввод PG16 - 2 шт. Панель 19'' с DIN-рейкой 4U - 1 шт. Опорный уголок под установку ИБП - 2 шт. Автоматический выключатель 2P 16A - 1 шт. Автоматический выключатель 1P 10A - 1 шт. Автоматический выключатель 1P 3A - 1 шт. Блок питания ERD-3s - 1 шт. Устройство удалённого контроля и управления ERD-3s - 1 шт. Датчик температуры цифровой - 1 шт. Датчик открытия двери (герконовый) - 1 шт. Блок розеток - 1 шт. Ограничитель перенапряжения - 1 шт. Розетка на DIN-рейку - 1 шт. Нагреватель 150 Вт 220В - 1 шт. Вентилятор 120х120х38 220В - 2 шт. Решетка вентиляционная с фильтром - 2 шт. Терморегулятор (нагрев) - 1 шт. Терморегулятор (охл) - 1 шт. Клемма винтовая 4 мм - 2 шт. *в зависимости от поставки комплектация может изменяться Ширина, мм 730 Высота, мм 500 Глубина, мм 630 Полезная высота, (U) 9 Полезная глубина, мм 545 Вес, кг 44,5 Распределенная нагрузка при установке на стену, кг 150 Репределенная нагрузка при установке на столб, кг 60 Конфигурация (ВхШхГ), мм 500х650х600 Основные размеры и габариты Установка цоколя и дополнителной крыши Цоколь и крыша приобретаются отдельно Шкаф укомплектован системой мониторинга на базе контроллера SNR-ERD-3s. Ссылка на контроллер и документацию к нему: https://shop.nag.ru/catalog/00007.Avtomatizatsiya-i-monitoring-/05629.ERD-Kontrollery/16094.SNR-ERD-3s http://data.nag.ru/SNR%20ERD/SNR-ERD-3S/Documents/ Система дополнительно оснащёна цифровым датчиком температуры DTS-2 и герконовым датчиком открытия дверей: https://shop.nag.ru/catalog/00007.Avtomatizatsiya-i-monitoring-/06630.Datchiki/20065.SNR-DTS-2 https://shop.nag.ru/catalog/00007.Avtomatizatsiya-i-monitoring-/06630.Datchiki/06632.IO-102-162
