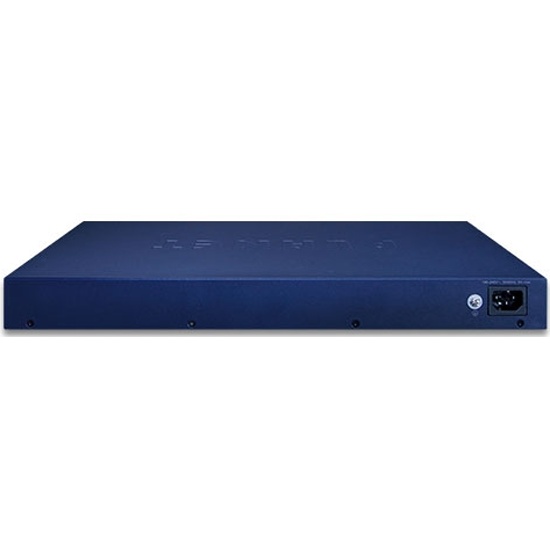

Коммутатор PLANET SGS-5240-24P4X Физические порты 24 медных порта 10/100/1000BASE-T RJ454 слота SFP 10GBASE-SR / LR +, совместимые с SFP 1000BASE-SX / LX / BXКонсольный интерфейс RJ45-DB9 для базового управления и настройки коммутатораОдин порт управления 10/100BASE-TX Особенности укладки Стекирование IP-адресовПодключается к элементу стека через гигабитные интерфейсы TP, SFP и 10G SFP +Управление одним IP-адресом, поддерживающим до 16 IP-устройств, расположенных вместеУкладка аппаратного обеспеченияВиртуализированные несколько серий коммутаторов SGS-5240, объединенных в одно логическое устройствоПодключается к элементу стека через назначенные интерфейсы 10G SFP +Управление одним стеком IP-адресов, поддерживающее до 6 аппаратных блоков, расположенных вместе.Архитектура стекирования поддерживает резервный кольцевой режим Особенности IP-маршрутизации Аппаратная статическая маршрутизация IPv4/IPv6Интерфейс маршрутизации обеспечивает режим маршрутизации для каждой VLAN Особенности уровня 2 Поддерживает VLANVLAN на основе тегов IEEE 802.1QПоддерживается подключение к провайдеру (VLAN Q-in-Q, IEEE 802.1ad)GVRP для динамического управления VLANVLAN на основе протоколаЛокальная сеть на базе MACVLAN на основе IP-подсетиГолосовая сеть VLANПоддерживает объединение ссылок802.3Протокол управления агрегацией каналов ad (LACP)Эфирный канал Cisco (статическая магистраль)Поддерживает протокол связующего дереваSTP, IEEE 802.1D (классический протокол связующего дерева)RSTP, IEEE 802.1w (протокол быстрого связующего дерева)MSTP, IEEE 802.1s (протокол множественного связующего дерева, связующее дерево по VLAN)Поддержка BPDU и root guardЗеркальное отображение портов для отслеживания входящего или исходящего трафика на определенном порту (многие к одному)Поддерживает G.8032 ERPS (коммутация с защитой от кольца Ethernet)Защита от контуров для предотвращения контуров вещанияПротокол обнаружения канального уровня (LLDP)Совместимость с Cisco uni-directional link detection (UDLD), которая отслеживает соединение между двумя коммутаторами и блокирует порты на обоих концах соединения, если соединение прерывается в любой точке между двумя устройствами. Качество обслуживания Ограничение скорости ввода и вывода для каждого порта управление пропускной способностью8 очередей приоритета на всех портах коммутатораПриоритет IEEE 802.1p CoS/ DSCP/ IPИдентификатор VLANACLQOS на входе и выходе на основе политик Многоадресная рассылка Поддерживает отслеживание IPv4 IGMP v1, v2 и v3Поддерживает отслеживание IPv6 MLD v1 и v2Поддержка режима запросаIPv4 IGMP отслеживание фильтрации портовIPv6 MLD отслеживание фильтрации портовMVR (многоадресная регистрация VLAN) Безопасность Проверка подлинностиАутентификация доступа к сети на основе портов/MAC на основе стандарта IEEE 802.1xАутентификация по стандарту IEEE 802.1x с использованием гостевой VLANВстроенный клиент RADIUS для взаимодействия с серверами RADIUSАутентификация доступа пользователей RADIUS/TACACS+Гостевая VLAN назначает клиентов к ограниченной VLAN с ограниченными услугамиСписок контроля доступаСписок контроля доступа на основе IP (ACL)Список управления доступом на основе MAC (ACL)ACL, основанный на времениОтслеживание DHCP для фильтрации сообщений DHCP, которым не доверяютДинамическая проверка ARP отбрасывает ARP-пакеты с недопустимой привязкой MAC-адреса к IP-адресуЗащита IP-источника предотвращает атаки подмены IP-адресовУправление доступом к IP-адресам для предотвращения несанкционированного вторжения Руководство Управление двойным стеком IPv4 и IPv6Интерфейсы управления коммутаторамиИнтерфейс командной строки консоли и TelnetУправление веб-коммутатором HTTPУправление коммутаторами SNMP v1 и v2cБезопасный доступ SSHv2, SSLv3 и SNMP v3Управление SNMPЧетыре группы RMON (история, статистика, сигналы тревоги и события)Ловушка SNMP для уведомления о подключении и отключении интерфейсаВстроенный клиент тривиального протокола передачи файлов (TFTP)BOOTP и DHCP для назначения IP-адресаОбслуживание системыЗагрузка/загрузка встроенного ПО через HTTPКнопка сброса для перезагрузки системы или возврата к заводским настройкам по умолчаниюДвойные изображенияФункции DHCP:Реле DHCPОпция DHCP 82DHCP-серверКонтроль уровней привилегий пользователяПротокол сетевого времени (NTP) и SNTPСетевая диагностикаSFP-DDM (цифровой диагностический монитор)Технология диагностики кабелей обеспечивает механизм обнаружения и сообщения о потенциальных проблемах с прокладкой кабелейICMPv6/ICMPv4 удаленный поискСистемный журнал удаленной сигнализацииСистемный журнал Питание через Ethernet Соответствует стандарту IEEE 802.3at Power over Ethernet PlusДо 24 портов устройств IEEE 802.3at PoE с питаниемАвтоматическое определение устройства с питанием (PD)Защита цепи предотвращает помехи питания между портамиДистанционное питание до 100 метровУправление PoEПолный контроль бюджета мощности PoEВключение/выключение функции PoE для каждого портаПриоритет питания порта PoEОбнаружение классификации PD10/100/1000BASE-T портов RJ45: 241000 базовых разъемов SFP: -10 ГБ БАЗЫ-X SFP + слотов: 4 интерфейса 10GBASE-SR / LR SFP +, совместимые с приемопередатчиком 1000BASE-SX / LX / BX SFPКонсоль: 1 x последовательный порт RJ45-RS232 (115200, 8, N, 1)ПРОЦЕССОР: ARM A9 800 МГцОЗУ: 512 МбайтФлэш-память: 64 МбайтРазмеры (Ш x Г x В): 440 x 280 x 44 ммВес: 4,1 кгПотребляемая мощность: 432 Вт / 1474 БТЕТребования к питанию - переменный ток: Переменный ТОК 100 ~ 240 В, 50/60 ГцТребования к питанию - постоянный ток: -Вентилятор: 2Переключение:Архитектура коммутатора: Хранить и пересылатьПереключающая ткань: 128 Гбит/ с / без блокировкиПропускная способность коммутатора: 95,23М/ САдресная таблица: Таблица MAC-адресов 16K с функцией автоматического обученияТаблица ARP: 1024Таблица ACL: 900Общий буфер данных: 1.5МБГигантская рама: 9 КБРегулирование потока: Противодавление для полудуплексного режима IEEE 802.3x пауза кадра для полного дуплексаТехнические характеристики Power over Ethernet:Стандарт PoE: IEEE 802.3at Power over Ethernet плюс PSE Обратная совместимость с IEEE 802.3af PoEТип источника питания PoE: Конечный пролетВыходная мощность PoE: На порт 54 В постоянного тока, максимум 30 ВтНазначение контактов питания: 1/2(+), 3/6(-)Бюджет питания PoE: 370 Вт (макс.)Функции слоя 3:IP-интерфейсы: Макс. 32 интерфейса VLANТаблица маршрутизации: IPv4 256 записей IPv6 128 записейПротоколы маршрутизации: Аппаратная статическая маршрутизация IPv4 Аппаратная статическая маршрутизация IPv6Функции уровня 2:Конфигурация порта: Отключение/включениеавтоматического согласования портов 10/100/1000 Мбит/с выбор полного и полудуплексного режимовУправление потоком отключение/включениеобнаружения обратной связи портаСостояние порта: Отображение скоростного дуплексного режима каждого порта, состояния соединения, состояния управления потоком и состояния автоматического согласованияЗеркальное отображение портов: TX /RX / Обаудаленных зеркальных порта (RSPAN)Много-к-1 мониторVLAN: VLAN на основе тегов IEEE 802.1Q, до 4 групп VLANIEEE 802.1ad Укладка / туннелирование VLAN Q-in-Q VLANVLAN на основе протокола IEEE 802.1v VLAN VLAN на основепортов VLANна основе MAC VLANIP VLAN на основе подсетиГолосовая VLANGVRP для управления VLAN, до 256 VLANПротокол связующего дерева: Протокол связующего дерева IEEE 802.1D (STP)Протокол быстрого связующего дерева IEEE 802.1w (RSTP)Протокол множественного связующего дерева IEEE 802.1s (MSTP)Защита BPDU, фильтрация BPDU и защита прозрачного rootBPDU Обнаружение обратной связи на основе STPМногоадресная рассылка: IPv4 IGMP v1/v2/v3отслеживание режима запроса IPv4 Поддержкафильтрации IGMP и регулированияIGMP ОтчетностьIGMP Прокси IGMP Режимпереадресации IGMP До 255 групп многоадресной рассылкиIPv6 MLD v1/v2 отслеживаниедо 255 группмногоадресной рассылки Регистр VLAN многоадресной рассылки (MVR), поддерживает 5 VLAN многоадресной рассылкиОбъединение ссылок: IEEE 802.3ad Ling Aggregation Control Protocol (LACP)Статическая агрегация магистральных каналовПоддерживает 26 групп с 8 портами на каждую магистральную группус пропускной способностью до 80 Гбит/с (полнодуплексный режим)Алгоритм балансировки нагрузки:- IP-адрес источника / IP-адрес назначения / Источник + IP-адрес назначения - MAC-адрес источника / MAC-адрес назначения / Источник + MAC-адрес назначенияШтормовой контроль: Скорость управления широковещательной / многоадресной / одноадреснойпередачей: 64 Кбит / с -10000 Мбит/ сУправление полосой пропускания: Вход/выход /обадля каждого порта управление пропускнойспособностью Гигабитный порт: 64 Кбит/с-1000 Мбит /с 10 Гигабитный порт: 64 Кбит/с-10000 Мбит/сQoS: 8 очередей приоритетов на всех портах коммутатораПланирование очередей приоритетов- Взвешенный циклический перебор (WRR)- Строгий приоритет- Гибридная (DRR / WRR + strict)Классификация трафика:- Приоритет IEEE 802.1p CoS / DSCP / IP- Идентификатор VLAN- ACL- QoS на основе политик входа и выходаКольцо: ITUT G.8032 ERPS v1 и v2Функции безопасности:Список контроля доступа: Поддерживает стандартные и расширенные ACL- ACL на основе IP- адреса - ACL на основе MAC - ARP ACL - ACL на основе времени ACL на основе: - MAC- адреса- IPv4 / IPv6 IP-адреса- Ethertype- Протокол-номер / UDP- sport / dport- DSCP- 802.1p ПриоритетДо 900 записейБезопасность: Защита портовПоддерживает статическую привязку к MAC + портуЗащита от DoS или TCP-атакОтслеживание DHCP, опция DHCP 82Защита источника IPДинамическая проверка ARP Контрольполномочий командной строки на основе уровней пользователейAAA: Клиент RADIUS TACACS + клиентКонтроль доступа к сети: IEEE 802.1x управление доступом к сети на основе портовАутентификация на основе MACВеб-аутентификацияЛокальная / радиусная аутентификацияФункции управления:Конфигурация системы: Консоль ивеб-браузер TelnetSNMP v1, v2cБезопасные интерфейсы управления: IPv4/ IPv6 SSHv2, SSLv3, SNMPv3 Максимум 8 сеансов для подключения по SSH и telnetУправление системой: Управление двойным стеком IPv4 и IPv6SNMP MIB и TRAPSNMP RMON 1, 2, 3, 9обновление встроенного программного обеспечения четырьмя группами по протоколу HTTP / TFTP / FTP через EthernetЗагрузка конфигурации сети загрузка / выгрузка по протоколу HTTP / TFTP / FTPПоддержка двух изображений и нескольких файлов конфигурацииПоддержка протокола IEEE 802.1ab LLDPNTP / SNTPаутентификациярадиуса клиента для входа по IPv4 / IPv6, имени пользователя и пароля, функция управления сетью безопасности IP: избегайте незаконного приземления в нерегулируемой зонеОрганизация мероприятий: Удаленный системный журнал Системный журнал SMTPКластеризация IP: 16 участниковСписок совместимости с кластеризацией IP: SGS-5240-24T4XSGS-5240-24P4XSGS-5240-20S4C4XRSGS-5240-48T4XУкладка оборудования: максимум 6 человек.Последние 2 слота 10G SFP + функционируют как интерфейсы для укладки вверх и внизМИКРОКОНТРОЛЛЕРЫ SNMP: RFC 1213 MIB-IIRFC 1215 Рабочая группа по инженерному обеспечению ИнтернетаRFC 1271 RMONRFC 1354 MIB для переадресации IPRFC 1493 Мост MIBRFC 1643 MIB, подобный эфируRFC 1907 SNMP v2RFC 2011 IP / ICMP MIBRFC 2012 TCP MIBRFC 2013 UDP MIBRFC 2096 MIB для переадресации IPRFC 2233 if MIBRFC 2452 TCP6MIBRFC 2454 UDP6 MIBRFC 2465 IPv6 MIBRFC 2466 ICMP6 MIBRFC 2573 SNMP v3 уведомлениеRFC 2574 SNMP v3 vacmRFC 2674 Мост MIB Расширения (IEEE 802.1Q MIB)RFC 2674 Мост MIB Расширения (IEEE 802.1P MIB)Соответствие нормативным требованиям: FCC Часть 15 Класс A, CEСоответствие стандартам: IEEE 802.3 10BASE-TIEEE 802.3u 100BASE-TXIEEE 802.3z Гигабитный 1000BASE-SX/ LXIEEE 802.3ab Гигабитный 1000BASE-TIEEE 802.3ae 10 Гбит/с EthernetIEEE 802.3x управление потоком и противодавлениеIEEE 802.3ad порт магистральный с LACPПротокол связующего дерева IEEE 802.1D Протоколбыстрого соединения IEEE 802.1w Древовидный протоколIEEE 802.1s Протокол множественного связующего дереваIEEE 802.1p Класс обслуживанияIEEE 802.1Q Маркировка VLANIEEE 802.1ad Укладка / туннелирование VLAN Q-in-Q VLANIEEE 802.1v VLAN на основе протоколаАутентификация портов IEEE 802.1X управление сетьюIEEE 802.1ab LLDPIEEE 802.3at Power over Ethernet плюсIEEE 802.3af Питание через EthernetRFC 768 UDPRFC 793 TFTPRFC 791 IPRFC 792 ICMPRFC 2068 HTTPRFC 1112 IGMP v1RFC 2236 IGMP v2RFC 3376 IGMP v3RFC 2710 MLD v1FRC 3810 MLD v2ITU-T G.8032 ERPS Кольцо
