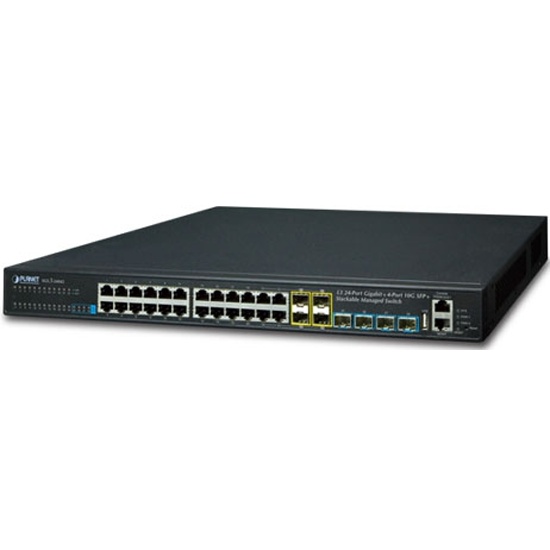

Коммутатор PLANET XGS3-24042 Физический порт 24-портовый 10/100 / 1000base-T RJ45 медь 4 разъема 100 / 1000BASE-X mini-GBIC / SFP , совместно используемых с портом-21 на порт-24 4 слота SFP 10GBASE-SR / LR +, совместимые с SFP 1000BASE-SX / LX / BXКонсольный интерфейс RJ45-RS232 для базового управления и настройки коммутатора1 Порт управления Ethernet RJ45 для базового управления и настройки коммутатора1 USB 2.0 для резервного копирования /загрузки конфигурации и обновления встроенного ПО IP-стекирование Подключается к элементу стека через гигабитные интерфейсы TP и SFPУправление одним IP-адресом, поддерживающим до 24 устройств, расположенных вместе Особенности IP-маршрутизации Протокол IP-маршрутизации поддерживает RIPv1 / v2 , RIPng , OSPFv2 / v3 , BGP4 / 4+ Интерфейс маршрутизации обеспечивает режим маршрутизации для каждой VLAN Протокол VRRPv1/ v3 для развертывания избыточной маршрутизацииПоддерживает перераспределение маршрутов Особенности многоадресной маршрутизации Поддерживает PIM-DM (независимая от протокола многоадресная рассылка – плотный режим) и PIM-SM (независимая от протокола многоадресная рассылка – разреженный режим) и PIM-SSM (независимая от протокола многоадресная рассылка – многоадресная рассылка с конкретным источником).Поддерживает DVMRP (протокол многоадресной маршрутизации с вектором расстояния)Поддерживает IGMP v1/v2 / v3 и MLD v1/v2 Особенности слоя 2 Соответствует стандартам IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z Gigabit EthernetПоддерживает автоматическое согласование и полудуплексный / полнодуплексный режимы для всех портов 10BASE-T, 100BASE-TX и 1000BASE-T.Автоматическое обнаружение MDI / MDI-X на каждом порту RJ45Предотвращает потерю пакетов управление потоком- Управление потоком кадров с паузой по стандарту IEEE 802.3x в полнодуплексном режиме- Регулирование расхода с обратным давлением в полудуплексном режимеВысокопроизводительная архитектура хранения и пересылки, управление широковещательным штормом, обнаружение обратной связи портаТаблица MAC-адресов 16K, автоматическое изучение и старение адреса источникаПоддерживает VLAN- VLAN на основе тегов IEEE 802.1Q- GVRP для динамического управления VLAN- До 256 групп VLAN, из 4041 идентификатора VLAN- Поддерживается подключение к провайдеру (VLAN Q-in-Q, IEEE 802.1ad) - Поддерживается частная VLAN Edge (PVE)- Протокол GVRP для управления VLAN- VLAN на основе протокола- VLAN на базе MAC- IP-подсеть VLANПоддерживает агрегацию ссылок- Максимум 12 групп магистралей, до 8 портов на группу магистралей - IEEE 802.3ad LACP (протокол управления агрегацией каналов)- Эфирный канал Cisco (статическая магистраль)Поддерживает Протокол Связующего дерева- STP, IEEE 802.1D (Классический протокол связующего дерева)- RSTP, IEEE 802.1w (протокол быстрого связующего дерева)- MSTP, IEEE 802.1s (протокол множественного связующего дерева, связующее дерево по VLAN)- Поддерживает BPDU и root guardЗеркальное отображение портов для мониторинга входящего или исходящего трафика на определенном порту (многие ко многим)Обеспечивает зеркало порта (много к 1) Качество обслуживания 8 очередей приоритета на всех портах коммутатораПоддержка политик строгого приоритета и WRR (взвешенный циклический перебор) CoSКлассификация трафика- IEEE 802.1p CoS / ToS- IPv4/IPv6 DSCP- WRR на основе портовСтрогие правила приоритета и WRR CoS Многоадресная рассылка Поддерживает отслеживание IPv4 IGMP v1, v2 и v3; отслеживание IPv6 MLD v1 и v2Режим запроса поддерживаетПоддерживает регистр VLAN многоадресной рассылки (MVR) Безопасность Аутентификация доступа к сети на основе портов IEEE 802.1xАутентификация доступа к сети на основе MACВстроенный клиент RADIUS для взаимодействия с серверами RADIUS для IPv4 и IPv6Аутентификация доступа пользователей TACACS+ loginСписок управления доступом на основе IP (ACL)Список управления доступом на основе MACПоддерживает отслеживание DHCPПоддерживает проверку ARP Защита IP-источника предотвращает атаки подмены IP-адресов Динамическая проверка ARP отбрасывает ARP-пакеты с недопустимой привязкой MAC-адреса к IP-адресу Руководство IP-адрес управления для IPv4 и IPv6Интерфейс управления коммутатором- Интерфейс командной строки консоли / Telnet- Управление веб-коммутатором- Управление коммутаторами SNMP v1, v2c и v3- Безопасный доступ по SSH / SSLBOOTP и DHCP для назначения IP-адресаЗагрузка /загрузка встроенного ПО по протоколу TFTP или HTTP для IPv4 и IPv6SNTP (простой сетевой протокол времени) для IPv4 и IPv6Управление уровнями привилегий пользователяСервер системного журнала для IPv4 и IPv6Поддерживает DDMЧетыре группы RMON 1, 2, 3, 9 (история, статистика, сигналы тревоги и события)Поддерживает sFlowПоддерживает ULDPПоддерживает ULPP (протокол защиты восходящей линии связи)Поддерживает ULSM (протокол мониторинга состояния восходящей линии связи)Поддерживает LLDP / LLDP MEDПоддерживает DHCP Option82, Option37/38Поддерживает ping, функцию трассировки маршрута для IPv4 и IPv6Технические характеристики оборудованияАппаратная версия3Медные порты24 порта 10/100/1000base-T RJ45 auto-MDI/MDI-XСлоты SFP/Mini-GBIC4 комбинированных интерфейса SFP 100/1000BASE-X с портом 21 на порт 24поддерживают двойной режим 100/1000 Мбит / с и DDMSFP + слоты4 Интерфейса 10GBASE-SR / LR SFP + (порт-25- порт-28), совместимый с приемопередатчиком 1000BASE-SX / LX / BX SFPКонсоль1 x последовательный порт RJ45-RS232 (115200, 8, N, 1)Архитектура коммутатораСохранение и пересылкаТкань переключателя128 Гбит/ с /без блокировкиПропускная способность коммутатора95,23 миль в секундуТаблица адресовТаблица MAC-адресов 16K с функцией автоматического обученияОбщий буфер данных1.5МБУправление потокомПротиводавление для полудуплексногорежима IEEE 802.3x пауза кадра для полнодуплексного режимаГигантская рама10КСВЕТОДИОДСистема:PWR / MGMT /SYSПорты:10/100/1000 T Порт RJ45: LNK /ACT1 /10G SFP + слот: LNK / ACTРазмеры (Ш x Г x В)440 x 320 x 43,6 мм, высота 1UВес4503 гПотребляемая мощность12 Вт / 41,17 BTU (система)27 Вт /92,64 BTU (полная загрузка Ethernet)Требования к питаниюПеременный ТОК 100 ~ 240 В, 50/60 ГцФункция управленияКонфигурация системыКонсоль, Telnet, SSH, веб-браузер, SNMP v1, v2c и v3РуководствоПоддерживает адресацию как IPv4, так и IPv6Поддерживает проверку безопасности IP-адресов пользователей для IPv4 / IPv6 SNMPПоддерживает MIB и TRAPПоддерживает IPv4 / IPv6 FTP / TFTPПоддерживает IPv4 / IPv6 NTPПоддерживает RMON 1, 2, 3, 9 четыре группыПоддерживает аутентификацию RADIUS для IPv4 / IPv6 Имя пользователя и пароль TelnetПоддерживает IPv4 /IPv6 SSHПравильная конфигурация для пользователей, позволяющая использовать управление оболочкой RADIUS-сервераПоддерживает CLI, консоль, TelnetПоддерживает SNMP v1, v2c и v3Поддерживает функцию управления сетью безопасности IP: избегайте незаконного приземления в неограничивающей областиПоддерживает сервер системного журнала для IPv4 и IPv6Поддерживает TACACS +Функции уровня 3 IPv4Протокол IP-маршрутизации■ Статическая маршрутизация■ RIPv1/v2■ OSPFv2■ BGP4■ Маршрутизация на основе политик (PBR)■ Маршрутизация LPMПротокол многоадресной маршрутизации■ IGMP v1 / v2 / v3■ IGMP прокси■ DVMRP■ PIM-DM■ PIM-SM■ PIM-SSM■ Любой RP-RP■ MSDP■ Обнаружение незаконного источника многоадресной рассылкиПротокол уровня 3■ VRRP■ URPF■ ECMP■ BFDИнтерфейс маршрутизацииПо VLANФункции уровня 3 IPv6Протокол IP-маршрутизации■ RIPng■ OSPFv3■ BGP4+■ Маршрутизация IPv6 LPM■ Маршрутизация на основе политик IPv6 (PBR)Протокол многоадресной маршрутизации■ Отслеживание MLD■ IPv6 Muticast VLAN■ MLDv1 / v2■ PIM-SM / DM для IPv6■ IPv6 Any Cast RP■ ACL IPv6■ QoS IPv6Протокол уровня 3■ IPv6 VRRPv3■ IPv6 URPF■ IPv6 RA■ Туннель 6to4■ Настроенный туннель■ Туннель ISATAP■ Туннель GRE■ ICMPv6■ ND, DNSv6Функции уровня 2Конфигурация портаОтключение/включениеавтоматического согласования портов 10/100/1000 Мбит/с выбор полного и полудуплексного режимовУправление потоком отключение/включениеуправления пропускной способностью на каждомпорту Обнаружение обратной связи портаСостояние портаОтображение дуплексного режима скорости каждого порта, состояния соединения, состояния управления потоком и состоянияавтоматического согласованияVLANVLAN на основе меток 802.1Q, до 256 групп VLAN802.1ad Q-in-Q (укладка VLAN)GVRP для управления VLANЧастная VLAN Edge (PVE), поддерживаемаяVLAN на основе протоколаVLAN на основе MAC VLANIP подсеть VLANУправление полосой пропусканияПередача / передача / ОбаАгрегация ссылокIEEE 802.3ad LACP / статическая магистральподдерживает 12 групп с 8 портами на группу магистралейQoS8 очередей приоритета на всех портах коммутатораПоддерживают политики CoS со строгим приоритетом и взвешенным циклическим перебором (WRR)Классификация трафика:- IEEE 802.1p CoS / ToS- IPv4 / IPv6 DSCP- WRR на основе портовМногоадресная рассылкаIGMP v1/v2/v3поддержка режимаотслеживания запросов MLD v1/v2 отслеживаниерегистра VLAN многоадресной рассылки (MVR)Список контроля доступаПоддерживает стандартные и расширенные ACLACL на основе IP / MACACL ACL на основе времени ACLДо 512 записейУправление полосой пропусканияШаг не менее 64 Кбит/сБезопасностьПоддерживает MAC + привязку портовIPv4 / IPv6 + MAC + привязку портовIPv4 / IPv6 + привязку портовПоддерживаетпредотвращение сканирования ARP фильтра MACАутентификацияУправление доступом к сети на основе портов IEEE 802.1xАутентификация AAA: TACACS+ и IPv4/ IPv6 по RADIUSМИКРОКОНТРОЛЛЕРЫ SNMPRFC 1213 MIB-IIRFC 1215 Целевая группа по разработке ИнтернетаRFC 1271 RMONRFC 1354 MIB для переадресации IPRFC 1493 Мост MIBRFC 1643 MIB, подобный эфируRFC 1907 SNMP v2RFC 2011 IP / ICMP MIBRFC 2012 TCP MIBRFC 2013 UDP MIBRFC 2096 MIB для переадресации IPRFC 2233 if MIBRFC 2452 TCP6MIBRFC 2454 UDP6 MIBRFC 2465 IPv6 MIBRFC 2466 ICMP6 MIBRFC 2573 SNMP v3 уведомлениеRFC 2574 SNMP v3 vacmRFC 2674 Мост MIB Расширения (IEEE 802.1Q MIB)RFC 2674 Мост MIB Расширения (IEEE 802.1P MIB)Соответствие стандартамСоответствие нормативным требованиямFCC Часть 15 Класс A, CEСоответствие стандартамIEEE 802.3 10BASE-TIEEE 802.3u 100BASE-TXIEEE 802.3z Гигабитный 1000BASE-SX / LXIEEE 802.3ab гигабитный 1000BASE-TIEEE 802.3ae 10 ГБ /с EthernetIEEE 802.3x управление потоком и противодавлениеIEEE 802.3ad порт магистральный с LACP Протоколсвязующего дерева IEEE 802.1D Протоколбыстрого соединения IEEE 802.1wДревовидный протоколIEEE 802.1s Протокол множественного связующего дереваIEEE 802.1p Класс обслуживанияIEEE 802.1Q Маркировка VLANАутентификация портов IEEE 802.1X управление сетьюIEEE 802.1ab LLDPRFC 768 UDPRFC 793 TFTPRFC 791 IPRFC 792 ICMPRFC 2068 HTTPRFC 1112 IGMP v1RFC 2236 IGMP v2RFC 3376 IGMP v3RFC 2710MLD v1FRC 3810 MLD v2RFC 2328 OSPF v2RFC 1058 RIP v1RFC 2453 RIP v2Окружающая средаРабочаяТемпература: 0 ~ 50 градусов CОтносительная влажность: 5 ~ 90% (без конденсации)ХранениеТемпература: -10 ~ 70 градусов CОтносительная влажность: 5 ~ 90% (без конденсации)
